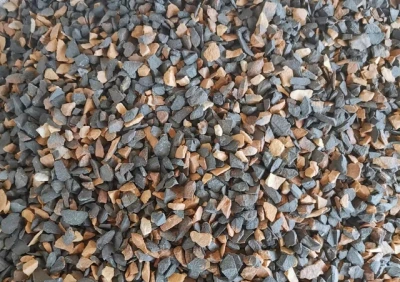

Bevezetés a mullitba

A mullit három típusra osztható: -mullit, amely egyenértékű a tiszta 3Al2O3·2SiO2-vel, amelyet 3:2-es típusnak neveznek; -mullit, szilárd oldat Al2O3 felesleggel, enyhén expandált, 2:1 típusúnak nevezett; Gamma-mullit, szilárd oldat kis mennyiségű TiO2-val és Fe2O3-mal. A mullit petrolkémiai tulajdonságaiban stabil, HF-ben oldhatatlan. Sűrűsége 3,03 g/cm3, Mohs-keménysége 6 ~ 7, olvadáspontja 1870 fok, hővezető képessége (1000 fok) 13,8 W/(m·K), lineáris tágulási együtthatója (20 ~ 1000 fok) 5,3×{{ 30}} fok, rugalmassági modulus 1,47×1010Pa.

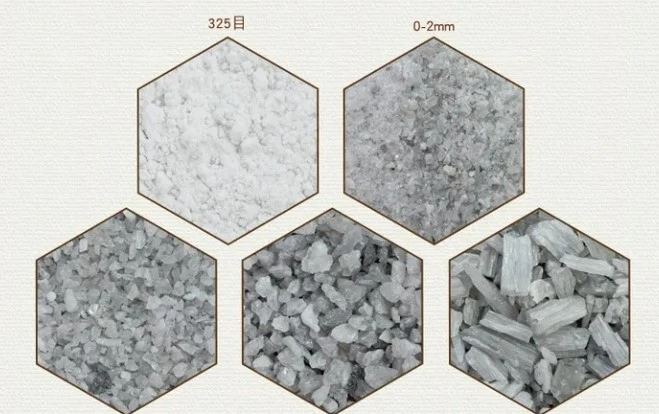

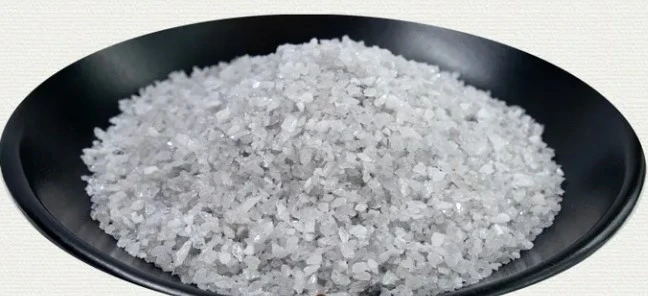

A mullit egy tűzálló nyersanyag, amelynek fő összetevője a 3Al2O3.2SiO2 kristályos fázis. A mullit természetes mullitra és szintetikus mullitra oszlik. A természetes mullit ritka és általában szintetikus. A mullit kémiai összetétele Al2O371,8% és SiO228,2%. Ásványi szerkezete rombuszos kristályrendszer, a kristályok hosszú oszlopokban, tűkben és láncokban helyezkednek el. A tűmullitot a termékekbe beleszórva szilárd vázat alkotnak.

A mullit magas hőmérsékleten jó mechanikai és termikus tulajdonságokkal rendelkezik, így a szintetikus mullit és termékei a nagy sűrűség és tisztaság, a nagy szerkezeti szilárdság magas hőmérsékleten, az alacsony kúszási sebesség magas hőmérsékleten, az alacsony hőtágulási sebesség, az erős kémiai erózióállóság előnyei. és jó hősokkállóság.

A mullit anyagok előállítása általában készülhet kaolinitből, szilimanitcsoport ásványaiból, alumínium-hidroxidból vagy alumínium-oxidból és közvetlenül szintetizált szilícium-dioxidból. Az agyaganyag reakcióba lép a timföld vagy a szillimanit csoport ásványaival és az ipari alumínium-oxiddal az F hevítési körülmény között primer és szekunder mullit képződéséhez, és primer mullit képződik 1000-1200 fok tartományban, és a kristályosodás fokozódik a hőmérséklet további emelésével. A másodlagos mullit képződése általában 1650 fokban ér véget. A sűrű mullit termékek előállításához általában a kétlépéses szinterezési eljárást alkalmazzák. A mullit két kristályos formában létezik: hegyes és prizmás. A tű alakú mullit erősíti az üvegfázis és az anyagkémiai összetétel fázist, és a tű alakú mullit tűzállósága nagyobb, mint a prizmás mullité. A kaolinit gyorsan több mint 1400 °C-ra hevül, és így hegyes mullit keletkezik. Ellenkező esetben a lassú melegítés alacsonyabb hőmérsékletre prizmás mullitot képez. Csőszerű és gömbszerű mullitról is számolnak be, előbbi a szilícium-dioxid és az alumínium-oxid tetraéderes méretbeli eltérése miatt feltételezhető, ami a csőforma okozta feszültséget eredményezi, az utóbbit nitrogéntartalmú mullitnak nevezik. A mullit hőtágulási anizotrópia jellemzői jó hőstabilitást biztosítanak. Ha a fejlett mullit anyagot adagoló alkatrészként használják, akkor előmelegítés nélkül közvetlenül cserélhető a futó adagolóra.

Népszerű tags: bevezetés a mullitba, Kína bemutatása a mullitgyártóknak, beszállítóknak, tűzálló kerámia, tűzálló a cementipar számára, Gázosított kemencék számára tűzálló, Érzőszekrény égetőművek számára, tűzálló az acélipar számára, tűzálló az alagút kemencékhez
